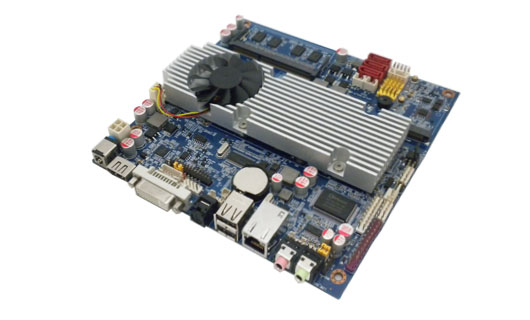

Main Features

Suitable for

AD Player;ultrathin AIO machine; Monitoring System; HTPC;VOD; IPC; POS etc.

Form Factor

Mini ITX  17cm×17cm

Chipset Manufacturer

Intel

CPU

Support Intel Core™ Solo/Duo 45NM series CPU

FSB

1066MHZ

Chipset

Intel® GM45+ ICH9M-E chipset

L2 Cache

2/4/6/8MB, CPU integrated

BIOS

Award 8MB DIP Flash ROM

RAM

1*onboard 1333 DDR3 2GB memory and 1*SO-DIMM socket.maximum up to 6GB

Integrated Graphics

INTEL® GMA X4500M HD Graphics Core

Sound

Onboard HD ALC662 chipset,provide 6 channels output,onboard power amplifier.

Network

2*Realtek RTL8111EL PCI-E Gigabit Ethernet LAN,support RTL/PXE diskless booting

LVDS

Support 24bit dual channel LVDS connector

USB

4*USB 2.0/1.1(2 external;2 expansion header)

Expansion Sockets

1*Mini SATA socket; 1*Mini-PCIE socket for WIFI;1*SIM card slot for 3G; 3*SATA

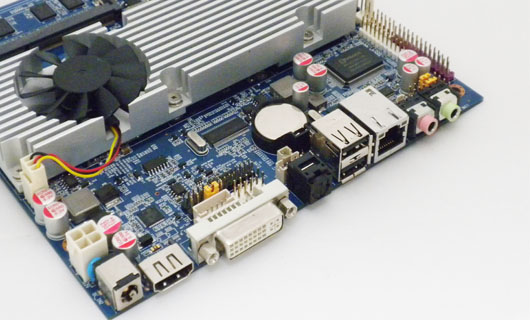

rear panel I/O

1*12V -DC power supply

1*HDMI

1*DVI-I

1*S/PDIF

2*USB 2.0/1.1 port

1*1000M RJ45 port

2*Audio I/O interfaces( Line in,Line out,Mic)

Internal I/O

1*30pin LVDS

2*USB 2.0/1.1 expansion header

1*1000M RJ45 expansion header

2*Audio I/O expansion header( Line in,Line out,Mic)

2*COM RS232 expansion headers

1*GPIO expansion header(8 group)

1*VGA expamsion header

1*LPT expansion header

2*TV output expansion headers(AV/S)

1*Audio power amplifier

Power Interface

12V-DC

Power Consumption

30W

Working Temperature

-20°C~70°C (-4°F~158°F)

Storage Temperature

-20°C~80°C (-4°F~176° )

Operating Humidity

 10%~90% (non-condensing)

Advantages

1. Embedded high performance industrial motherboard. (1.8CM ultrathin)

2.CPU support maximum up to 4 core Q9200 CPU.

3.All solid capacitor design,onboard DDR3 2GB memory,maximum up to 6GB.

4.Support WIFI,3G SIM card,support Mini SATA ,more efficiency.

5.Support power booting/plug and play,Timer-power-on.

6.Support 1080P HDMI and Blue-ray HD;Support 24bit dual CH LVDS 3V/5V/12V,maximum support 70inch screen.HDMI,VGA,LVDS,TV Asynchronous with show supported.

7.DVI & HDMI dual high-definition output.

8.Reliable, High stability, Low noise, low power consumption.Perfectly suitable for AD Player/AIO machine/IPC/VOD/Car PC/HTPC etc.

9.Certificate:CE,FCC,RoHS
