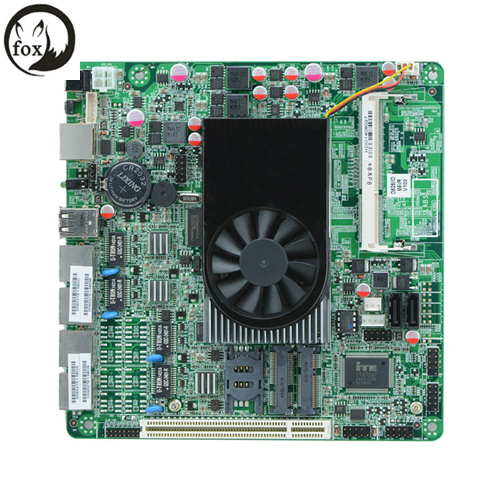

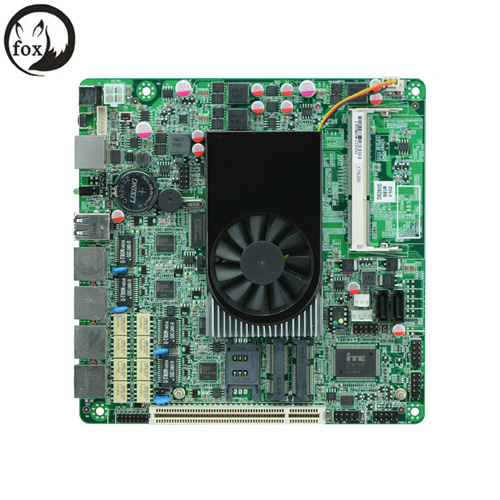

D525 4 Lan 防火墙主板 |
|
|
| 产品名称：D525 4 Lan 防火墙主板 |
| 产品编号：ITX-M5V_B |
| 详细说明： |
♦ 支持Intel Atom双核D525处理器(1.80GHz)
♦ 采用Intel Atom D525+ICH8M高速芯片组
♦ 内建Intel GMA3150显卡（共享内存128/224MB)
♦ 1*204针单通道DDR3 1333/800/667内存,最大支持2GB
♦ 2*Serial ATA2 3Gb/s控制器
♦ 1*MSATA接口,支持SSD硬盘USB WIFI，与SATA2二选一
♦ 4*Intel 82583V千兆网卡
♦ 1*12V/5A DC_JACK输入
♦ Mini ITX Form Factor(17cmx17cm)
| 产品型号 |
ITX-M5V_B VER:1.1 |
| 中央处理器 |
板载Intel Atom双核D525处理器 1.8GHz |
| 芯片组 |
采用Intel ICH8M高速芯片组 |
| 内存 |
1* SO DDRIII内存插槽，支持1066/800内存,最大支持2GB |
| 显示功能 |
内建Intel GMA3150显卡（共享内存128/224MB) |
| 扩展插槽 |
1* PCI插槽 |
| |
1* MPCIE插槽(支持WIFI、3G模块) |
| 网络功能 |
集成4个Intel 82583V千兆网卡芯片，支持网络唤醒 |
| |
支持一组BYPASS功能(M5V不带BYPASS) |
| 存储功能 |
2* SATAII硬盘接口 |
| |
1* MSATA插槽(支持SSD硬盘、USB WIFI) |

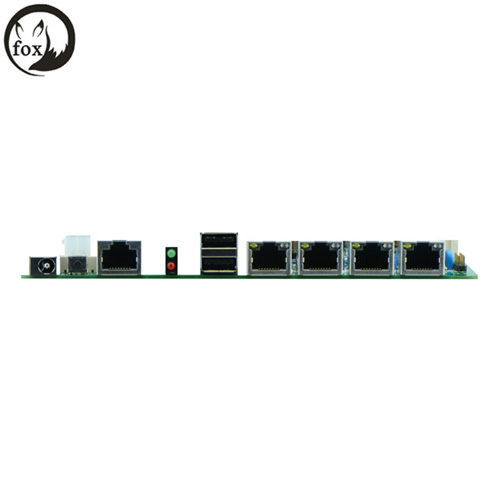

| 背板I /O接口 |
1* 12VDC_JACK输入 |
| |
1* POWER 电源开关 |
| |
1* COM CISCO标准接口 |
| |
1* LED1（POWERLED/HDDLED） |
| |
2* USB 2.0接口 |
| |
4* RJ-45网络接口 |
| 内置I/O接口 |
1* JVGA 插针(2*5pin) |
| |
1* LAN_LED 插针（2*8pin） |
| |
1* COM 插针 |
| |
4* USB 2.0 插针 |
| |
1* FP1 插针（2*5pin前面板功能按钮和指示灯接口） |
| |
1* ATX_12V（可做+12V输入输出电源接口） |
| |
1* PS/2键盘鼠标 插针 |
| |
1* PWROUT（硬盘供电接口） |
| |
1* SIM卡座 |
| 风扇接口 |
1* CPUFAN和SYSFAN风扇接口 |
| GPIO |
支持4路输入输出GPIO |
| BIOS |
AMI 8MB DPI Flash ROM |
| 看门狗 |
支持硬件复位功能(256级，0~255秒) |
| 电源类型 |
DC_12V 单电源输入 |
| 工作温度 |
-10℃～60℃ |
| 贮存温度 |
-20℃～70℃ |
| 工作湿度 |
5-95%相对湿度,无冷凝 |
| 尺 寸 |
170mm x 170mm |
|
 |
